Серийное производство металлических деталей требует инструмента, способного обеспечивать стабильность геометрии и высокую производительность на протяжении длительного цикла эксплуатации. Штамповая оснастка позволяет выполнять операции вырубки, гибки, вытяжки и формовки с минимальными допусками, что критически важно для автомобильной, электротехнической и приборостроительной отраслей.
«Качество штамповой оснастки определяет не только точность детали, но и экономическую эффективность всего производственного процесса»

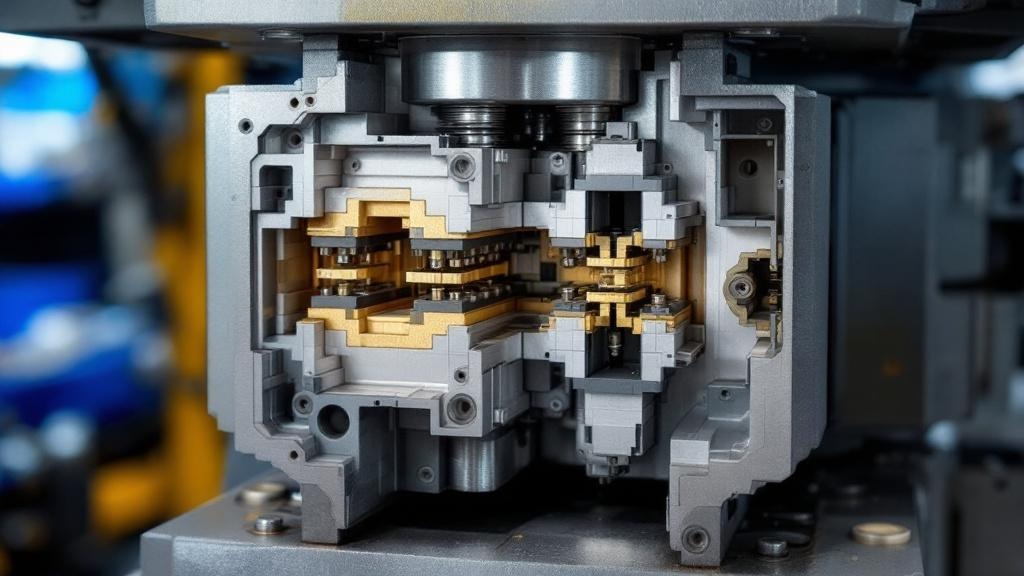

Типы штамповой оснастки и области применения
Штамповая оснастка классифицируется по технологическому назначению: вырубные штампы для разделения заготовок, гибочные для изменения геометрии, вытяжные для получения полых изделий и комбинированные для выполнения нескольких операций за один ход пресса. Выбор типа определяется конструкцией детали, материалом заготовки и программой выпуска.
Пример: при производстве кронштейнов из стали толщиной 3 мм комбинированный штамп выполняет вырубку контура, пробивку отверстий и гибку полок за один цикл — это сокращает время обработки детали с 4 минут до 12 секунд.
Материалы изготовления и износостойкость
| Элемент оснастки | Материал | Твердость |
|---|---|---|
| Пуансоны и матрицы | Сталь Х12МФ, Р6М5, карбид вольфрама | 58–64 HRC |
| Направляющие колонки | Сталь ШХ15 с цементацией | 56–60 HRC |
| Плиты штампа | Сталь 45, 40Х | 25–30 HRC |
| Пружины и амортизаторы | Сталь 60С2А, полиуретан | По техническим условиям |
| Крепежные элементы | Нержавеющая сталь, оцинковка | По стандарту |
Преимущества профессиональной штамповой оснастки
Качественно изготовленная оснастка обеспечивает минимальный разброс размеров деталей в серии, снижает процент брака и увеличивает межремонтный интервал оборудования. Прецизионная шлифовка рабочих поверхностей и термическая обработка деталей продлевают ресурс инструмента в 2–3 раза по сравнению с аналогами кустарного производства.
Пример: на заводе электротехнических изделий переход на штампы с пуансонами из стали Х12МФ с твердостью 62 HRC позволил увеличить ресурс оснастки с 50000 до 150000 ходов без заточки — это сократило затраты на инструмент на 65% в год.
«Точность изготовления штампа закладывается на этапе проектирования: правильный расчет зазоров и радиусов скруглений предотвращает преждевременный износ»
Технологические особенности производства
Изготовление штамповой оснастки требует применения современного металлообрабатывающего оборудования: координатно-расточных станков, электроэрозионных комплексов, шлифовальных центров с ЧПУ. Контроль геометрии осуществляется на координатно-измерительных машинах с точностью до 0,005 мм.
| Этап производства | Оборудование | Контролируемый параметр |
|---|---|---|
| Черновая обработка | Фрезерные станки с ЧПУ | Припуск на чистовую обработку |
| Термическая обработка | Вакуумные печи | Твердость, отсутствие коробления |
| Чистовая обработка | Координатно-шлифовальные станки | Геометрия рабочих поверхностей |
| Электроэрозия | Проволочные и прошивные станки | Точность сложных контуров |
| Сборка и доводка | Слесарные посты, притирочные плиты | Соосность, плавность хода |
Сферы применения штамповой оснастки
Штамповая оснастка востребована в автомобильной промышленности, электротехнике, приборостроении, производстве бытовой техники и металлоконструкций. Оборудование используется для изготовления кронштейнов, корпусов, контактов, крепежных элементов и декоративных деталей.
Пример: при производстве корпусов для бытовой электроники из нержавеющей стали толщиной 0,8 мм многооперационный штамп формирует сложную пространственную геометрию за 5 переходов с допуском ±0,1 мм, исключая необходимость последующей механической обработки.
«Универсальность модульной штамповой оснастки позволяет быстро переналаживать производство под новые изделия без капитальных затрат»
Проектирование и адаптация под задачи заказчика
Техно-центр выполняет полный цикл проектирования штамповой оснастки: от анализа чертежа детали и выбора технологии до 3D-моделирования и расчета прочности узлов. Конструкторское бюро учитывает особенности материала заготовки, тип прессового оборудования и требования к производительности.
| Параметр детали | Влияние на конструкцию штампа |
|---|---|
| Толщина материала | Расчет зазоров между пуансоном и матрицей |
| Марка стали | Выбор материала рабочих элементов, твердость |
| Сложность контура | Применение электроэрозии, сегментных вставок |
| Программа выпуска | Ресурс оснастки, возможность быстрой замены изношенных элементов |
| Требования к точности | Класс точности изготовления, система контроля |
Техническое обслуживание и ремонт
Регламентное обслуживание штамповой оснастки включает очистку рабочих поверхностей, смазку направляющих, проверку крепления элементов и своевременную замену изношенных вставок. Производителем предусмотрена возможность оперативного ремонта с восстановлением геометрии рабочих поверхностей наплавкой и шлифовкой.
Пример: на предприятии по производству автомобильных компонентов внедрена система плановой диагностики штампов каждые 25000 ходов — это позволяет выявлять начальные стадии износа и выполнять профилактический ремонт без внеплановых остановок линии.
«Проактивное обслуживание штамповой оснастки снижает риск внезапного брака и увеличивает общую эффективность оборудования на 20–30%»
Производство и сервис от Техно-центр
Техно-центр разрабатывает и изготавливает штамповую оснастку с учетом требований российских предприятий. Собственное конструкторское бюро, производственная база с парком современного оборудования и сервисная служба позволяют обеспечивать полный цикл: от проектирования под задачу заказчика до пусконаладки, обучения персонала и технического сопровождения.
Штамповая оснастка от Техно-центр — это надежный инструмент для серийного производства металлических деталей, изготовленный из износостойких материалов с соблюдением требований ГОСТ и точности до 0,01 мм. Мы предлагаем изготовление штампов любой сложности по чертежам заказчика, адаптацию под ваше прессовое оборудование, поставку запасных элементов и сервисную поддержку на всей территории России. Доверьте производство оснастки профессионалам: стабильность качества начинается с правильного штампа.
